Montageoog Grade 80-1000 kg
| Veilige werklast | 1 ton |
|---|---|
| Norm | EN 1677:2000+A1:2008 |
Zoeken...
Geen resultaten gevonden
Maak een keuze
Kettingsprong kettingsamenstelling
Kettinglengen
Ketting tweesprongen
Ketting viersprongen
Predalketting
Kruiwagenketting
Montageoog
Ophangoog met bevestigingsplaat, robuust hijspunt voor boutmontage doormiddel van fundatieplaat of beugel
Een montageoog uit de KMAOBM-serie combineert een scharnierend Grade 80-oog met een bevestigingsplaat met twee gaten.
Lees meer
Resultaten (5)
Montageoog Grade 80-2000 kg
| Veilige werklast | 2 ton |
|---|---|
| Norm | EN 1677:2000+A1:2008 |
Montageoog Grade 80-3000 kg
| Veilige werklast | 3,2 ton |
|---|---|
| Norm | EN 1677:2000+A1:2008 |
Wij werken op maat van uw project.
Neem gerust contact op om de mogelijkheden te bespreken!
Meer informatie over maatwerk

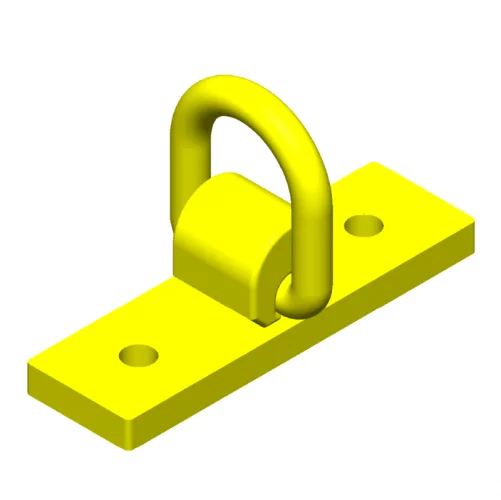

Montageoog Grade 80-5000 kg
| Veilige werklast | 5 ton |
|---|---|
| Norm | EN 1677:2000+A1:2008 |
Montageoog Grade 80-8000 kg
| Veilige werklast | 8 ton |
|---|---|
| Norm | EN 1677:2000+A1:2008 |
Alles over Montageoog
Een montageoog uit de KMAOBM-serie combineert een scharnierend Grade 80-oog met een bevestigingsplaat met twee gaten. De plaat wordt volgens het montagevoorschrift aan een voldoende sterke constructie bevestigd. Zo ontstaat een vast hijspunt zonder dat het bewegende oog rechtstreeks aan de constructie wordt gelast. Voor een uitvoering met lasvoet is een Grade 80-aanlasoog beschikbaar.
Capaciteit en bevestiging als één geheel beoordelen
Kies het montageoog op basis van het lastgewicht, het zwaartepunt, de trekrichting en de vereiste Working Load Limit (WLL), of maximaal toegelaten werklast. De capaciteit van het oog alleen is niet voldoende: ook de bevestigingsplaat, bouten, moeren en draagconstructie moeten de belasting veilig kunnen opnemen. Bij meerdere hijspunten kan de kracht ongelijk verdeeld zijn en mogen de afzonderlijke capaciteiten niet zonder beoordeling worden opgeteld.
Montage met bouten en moeren
Laat de plaat volledig vlak op de constructie aansluiten en gebruik de bevestigingsmiddelen en het aandraaimoment uit het montagevoorschrift. De gatdiameter bepaalt niet op zichzelf welke bout geschikt is; ook boutsterkte, moerkwaliteit, boutlengte, afwerking, smering, borging en benodigde klemkracht spelen mee. Draai beide verbindingen afwisselend en stapsgewijs aan met een gekalibreerde momentsleutel. Gebruik passende sluitringen en kies de boutlengte zodat de volledige moer op de schroefdraad aangrijpt. Een montageplaat mag alleen worden vastgelast wanneer Vabotec bevestigt dat de uitvoering daarvoor geschikt is en een passend lasvoorschrift beschikbaar is.
Gebruik, controle en afkeur
Controleer vóór gebruik de plaat, bevestigingsmiddelen, bevestigingsgaten, constructie, identificatie en vrije beweging van het oog. Sluit een passende haak of sluiting zo aan dat die vrij kan bewegen en belast het oog alleen in de toegelaten richting. Hijs rustig en zonder schokken. Stop het gebruik bij een losse plaat, losse bouten, beschadigde gaten, scheuren, vervorming, ernstige corrosie, onleesbare capaciteit of een oog dat niet meer vrij beweegt. Neem ook na overbelasting of een harde schok het volledige hijspunt uit gebruik voor beoordeling. Bekijk voor andere aansluitmogelijkheden de categorie haken en vaste hijspunten.
Normen voor oog en boutverbinding
De producttekeningen koppelen het Grade 80-oog aan EN 1677-1. Voor de bout-moerverbinding verwijst de documentatie naar bouten volgens EN ISO 898-1 en bijpassende moeren volgens EN ISO 898-2. De volledige verbinding moet technisch worden beoordeeld voor de werkelijke toepassing; VDI 2230 biedt hiervoor een berekeningsmethode. De inspectie omvat steeds het oog, de plaat, de bevestigingsmiddelen en de dragende constructie. Voor gelaste vaste hijspunten kan ook een aanlashaak relevant zijn.
